ZXHV系列0.1HZ超低频高压发生器说明书(5)
时间：2014-08-30 15:52 阅读： 次
六．操作说明
1. 接线方法

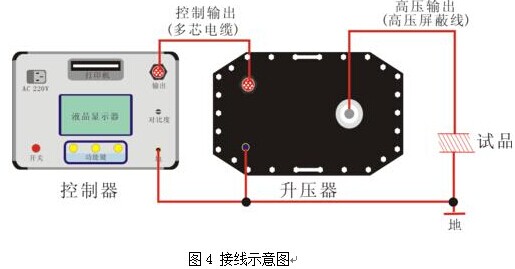

接线说明：用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至220V/50Hz的交流电上。
2. 操作程序
(1) 开机、关机、复位
按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设置参数界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断，保险管大小应按表1提供的数据更换。
(2) 设置限定参数
在图5所示的设置参数界面上，可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：
点击“选择”键，可在参数之间循环移动光标。被选中的参数可用“改数”键按递增的方式循环修改之：
a. 频率有三种选择：0.1、0.05、0.02，单位为Hz。
b. 定时修改范围：0-99分。它规定了试验时间的长短，单位为分钟。
c. 试验电压范围为0至额定值，单位为kV。它设置了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压,并保持在这个峰值下进行等幅的正弦波输出。
d. 电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。
e. 电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。
(3) 待命界面

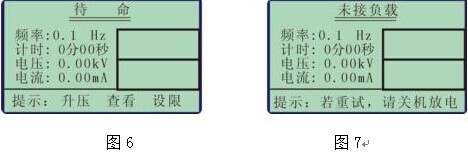

点击“返回”键，仪器进入图6所示的升压待命界面。
待命界面提供如下三种功能：
点击“升压”键，仪器进入自动升压程序。
点击“设限”键，仪器返回至图5所示的设限子界面，以便重新修改参数。
点击“查看”键，查看最近九次的试验数据。
