ZX103 互感器测试仪使用说明书(2)
时间：2014-08-30 15:46 阅读： 次
第一章 装置特点与参数
ZX103互感器分析仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
1.1 主要技术特点
★功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
★自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
★测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
★基于先进的低频法测试原理，能应对拐点高达30KV的CT测试。
★界面友好美观，全中文图形界面。
★装置可存储1000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
★测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
★易于携带，装置重量<9Kg。

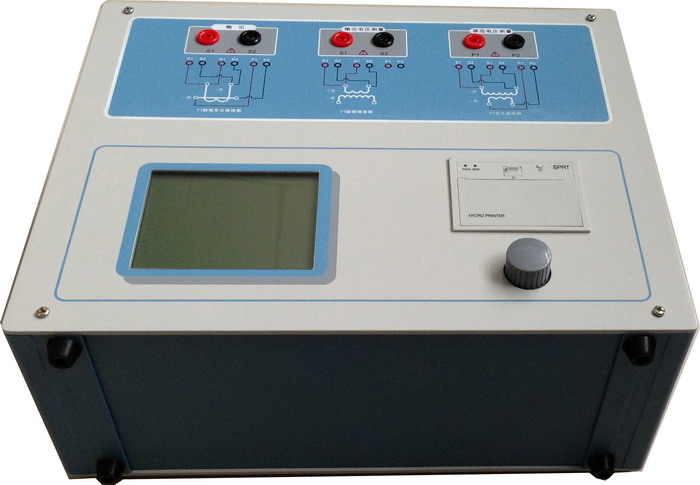

1.2 装置面板说明
装置面板结构如右图接线端子从左向右：
红黑S1、S2端子：试验电源输出
红黑S1、S2端子：输出电压回测
红黑P1、P2端子：感应电压测量端子
液晶显示屏：中文显示界面
微型打印机：打印测试数据、曲线
旋转鼠标：输入数值和操作命令
1.3 主要技术参数
1.3 主要技术参数
| CTP-100P | ||
| 测试用途 | 保护类CT，保护类PT | |
| 输出 | 0~100Vrms，12Arms，36A（峰值） | |
| 电压测量精度 | ±0.2% | |
|
CT变比 测量 |
范围 | 1~10000 |
| 精度 | ±0.2% | |
|
PT变比 测量 |
范围 | 1~10000 |
| 精度 | ±0.2% | |
| 相位测量 | 精度 | ±5min |
| 分辨率 | 0.5min | |
| 二次绕组电阻测量 | 范围 | 0~300Ω |
| 精度 | 2%±2mΩ | |
| 交流负载测量 | 范围 | 0~300VA |
| 精度 | 2%±0.2VA | |
| 输入电源电压 | AC220V±10%，50Hz | |
| 工作环境 | 温度：-10οC~50οC， 湿度：≤90% | |
| 尺寸、重量 | 尺寸340 mm×300 mm×150mm 重量<9kg | |
