2.3 升流页
用于CT的一次通流，以及变比、极性检查。整个测试需要使用原厂附件——CTP-150型升流器。

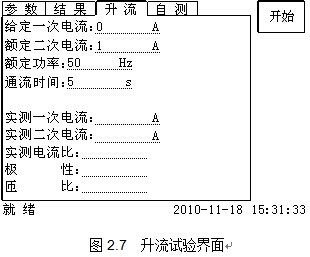

2.3.1 参数设置
测试所需的参数如下表：
表2.6 升流测试参数
| 参数 | 描述 |
| 给定一次电流 | 需要装置输出的电流，有效值范围：5A~150A |
| 额定一次电流 | CT的额定一次电流 |
| 额定频率 | 需要装置输出电压或电流的频率，范围：0~50Hz |
| 通流时间 | 装置输出电流时间，5～120s |
2.3.2 接线方法
可参见CTP设备的面板上的“升流接线图”或参照升流器面板上的图。
2.4自测页

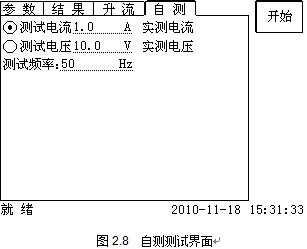

自测界面如图2.8。在万用表帮助下，自测功能可用于检查设备是否损坏，测量电路是否正常。
2.4.1 参数设置
自测测试所需的参数如下表：
表2.6 自测测试参数
| 参数 | 描述 |
| 测试电流 | 需要装置输出的电流，有效值范围：1mA~5A |
| 测试电压 | 需要装置输出的电压，有效值范围：1V~100V |
| 测试频率 | 需要装置输出电压或电流的频率，范围：0~50Hz |
测试电流或测试电压设置后，设置测试频率，装置将输出对应频率的电压或电流，并显示检测到的实际电压或电流。在选择电压后，如果负载太小，导致实际电流有效值大于5A，则显示过载信息。在选择电流后，如果负载太大，导致实际测试电压有效值大于100V，则也会显示过载信息。
2.4.2 接线方法
•选择电压测试时，将S1短接另一个S1，S2短接另一个S2。用万用表电压档测量S1和S2之间的电压，若与实际电压相符，说明设备能够输出电压且电压测量环节正常。
•电流测试时，将电源输出的S1、S2端子短接。电压回测的S1、S2不接。可在输出的S1和S2之间串入万用表电流档，若万用表测量的电流与实际电流相符，说明设备能够正常输出电流且电流测量环节正常。
