ZXUD-66型数字式超声波探伤仪说明书(23)
时间：2014-08-30 16:07 阅读： 次
3.6 波峰记忆
波峰记忆是自动对闸门内回波进行最高峰波的捕捉并显示的动态处理功能。在扫查的过程中，不断将后继找到的由闸门锁定的更高回波以静止（相对于动态波）的形式保留在屏幕上，其显示的颜色也与动态回波不同。在探伤中，这有助于对最大缺陷回波的搜索。其操作描述如下：
（1）首先用闸门锁定所关注的回波；
（2）按下
功能热键，进入“波峰记忆”状态，立即开始自动峰值搜索，在系统图标区将显示 图标。当移动探头时，如有一个比前面显示回波更高的新波出现时，仪器立即捕捉住此更高波用不同于动态波的颜色显示在波形显示区（和动态波并发显示）。
功能热键，进入“波峰记忆”状态，立即开始自动峰值搜索，在系统图标区将显示 图标。当移动探头时，如有一个比前面显示回波更高的新波出现时，仪器立即捕捉住此更高波用不同于动态波的颜色显示在波形显示区（和动态波并发显示）。
（3）再次按下功能热键，立即退出自动峰值搜索，系统图标区显示的 图标也将清除。
功能热键，立即退出自动峰值搜索，系统图标区显示的 图标也将清除。
3.7 报警设置
当闸门内回波触发了报警，仪器可以通过声（喇叭）、光（报警灯）形式反映出来。本仪器针对声响报警可以开关控制。其操作描述如下：
（1）按下
功能热键，可以“开启”报警输出，同时在系统图标区显示
图标。
功能热键，可以“开启”报警输出，同时在系统图标区显示图标。
（2）若再次按下 功能热键，可以“关闭”报警输出，系统图标区显示的图标也将清除。
功能热键，可以“关闭”报警输出，系统图标区显示的图标也将清除。
3.8 波形冻结
本仪器可以通过波形冻结控制功能，停止动态回波以及读数刷新显示，并暂停采样。这样用户可以更方便地在找到缺陷后进行分析观察或决定是否保存检测波形数据。注意：处于波形冻结时，冻结回波颜色与动态回波颜色截然不同，以示区别。其操作描述如下：
（1）在没有进入菜单执行流程或数字输入过程时，点击
将执行波形冻结功能，同时将在回波显示区右上端显示“波形冻结”字样提示信息。在波形冻结状态时也能通过对闸门位置的调节而进行静态读数，如图3-9所示。
将执行波形冻结功能，同时将在回波显示区右上端显示“波形冻结”字样提示信息。在波形冻结状态时也能通过对闸门位置的调节而进行静态读数，如图3-9所示。
（2）若再次点击，将退出回波冻结功能。
，将退出回波冻结功能。

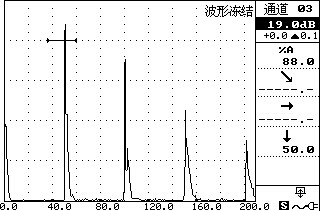

图3-9 波形冻结画面
3.9 显示系统信息
显示“系统信息”的菜单安排在第6个参数菜单的第5菜单项。系统信息包含：版本信息（软件、硬件以及电源）、电源电压、探伤仪内部温度、硬件编号以及自仪器出厂以来的累计时间，如图3-10所示。累计时间的格式为：y-ddd-hh-mm，其中：y表示年，d表示天，h表示小时，m表示分钟。比如1-234-16-54即表示仪器自出厂以来总共运行了1年234天16小时54分钟。
“系统信息”菜单的操作描述如下：
选择第6个参数菜单，按下
子菜单键，选中“系统信息”菜单项。再次按下 子菜单键，将显示如图3-10所示的系统信息，在此期间，仪器不响应任何用户按键。再次按下 子菜单键，隐藏系统信息的显示，恢复到正常工作状态。
子菜单键，选中“系统信息”菜单项。再次按下 子菜单键，将显示如图3-10所示的系统信息，在此期间，仪器不响应任何用户按键。再次按下 子菜单键，隐藏系统信息的显示，恢复到正常工作状态。
