第4章 ZXUD-66的探伤功能

在上一章中，讲述了ZXUD-66的基本操作与设置。在本章中，将使用这些基本操作和设置来进行探伤。使用这些探伤功能将去掉人为计算，并简化繁琐的仪器操作。

4.1 自动校准

超声波探伤前必须将相关的探头、试块组合进行校准，用来保证测量计算的精度，以满足探伤条件的基本准备。

4.1.1 校零位偏移（简称：校零偏）

为了对被检测缺陷精确定位，在检测前应先作距离校准，以保证测量计算时探头入射波处在被检工件的界面零点。

按下

功能菜单键，将展开“自动校准”水平菜单。按下

子菜单键，选择“校零偏”。校零位偏移时的水平菜单如图4-1所示。

图4-1 校零位偏移时的水平菜单

校零位偏移之前，必须完成下面列举的准备工作：

（1）重复频率设置为60Hz（参见3.5.7.4）。

（2）设置正确的收发模式（参见3.5.7.6）。

（3）数字抑制设置为零（参见3.5.7.9）。

（4）将探头放置在CSK-IB试块上，根据不同的探头类型，放置方式如下所述：

直探头校零位偏移时，是利用CSK-IB标准试块的平放厚度为标准参考（厚度为25mm），如下图4-2所示。

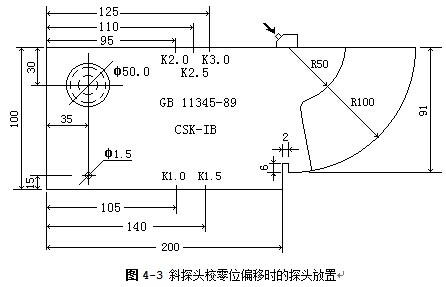

斜探头校零位偏移时，是利用CSK-IB标准试块的双圆弧面为标准参考（圆半径为R50/R100），如下图4-3所示。
