1.3 主要组成部分
ZXUD-66型数字式超声波探伤仪的主要组成部分如下图所示。
共30页: 上一页 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 下一页
ZXUD-66型数字式超声波探伤仪的主要组成部分如下图所示。
1.4 薄膜键盘

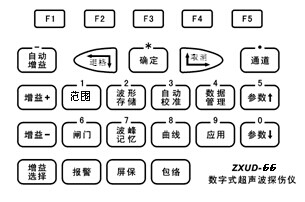

薄膜键盘和数码旋钮一样，都是用户与探伤仪的交互中介。薄膜键盘的按键排列如下图所示（注意：电源开关位于仪器面板右上角，没有出现在下图中）。
本仪器包含27个按键。这些按键分成5大类：电源键、方向键、功能菜单键、子菜单键和功能热键。关于各按键的具体功能概述，参见表1-9。
本仪器包含27个按键。这些按键分成5大类：电源键、方向键、功能菜单键、子菜单键和功能热键。关于各按键的具体功能概述，参见表1-9。
| 按键类型 | 按键名 | 按键功能描述 |
|
电源键 （1个） |
 |
开机或关机 |
|
方向键 （2个） |
  |
参数数值增减 |
| 参数选项切换 | ||
| 光标回退（退格）或取消当前操作（取消） | ||
|
功能菜单键 （10个） |
 |
进入A扫范围相关的功能菜单 |
| 输入数字1 | ||
 |
进入仪器自动校准的功能菜单 | |
| 输入数字3 | ||
 |
进入检测数据存储管理的功能菜单 | |
| 输入数字4 | ||
 |
上翻参数功能菜单 | |
| 输入数字5 | ||
 |
下翻参数功能菜单 | |
| 输入数字0 | ||
 |
进入检测闸门相关参数设置的功能菜单 | |
| 输入数字6 | ||
 |
进入探伤曲线（DAC/DGS）设置的功能菜单 | |
| 输入数字8 | ||
 |
进入探伤应用的功能菜单，如裂纹测高等 | |
| 输入数字9 | ||
 |
在“基本增益”、“辅助增益”和“增益步进”三个菜单之间进行切换 | |
 |
进入通道选择的功能菜单 | |
| 输入小数点（.） |
| 按键类型 | 按键名 | 按键功能描述 |
|
子菜单键 （5个） |
 |
选择功能菜单的相应子菜单项 |
|
功能热键 （9个） |
 |
自动调节增益，使当前闸门内的回波达到预设的波高 |
| 输入负号（-） | ||
 |
接受输入的参数数值 | |
| 接受功能操作的结果 | ||
| 屏幕回波冻结（*） | ||
 |
增减“基本增益”、“辅助增益”或“增益步进” | |
 |
实时存储回波、参数设置和测量数据到仪器数据存储器 | |
| 完成曲线制作的取参考点，进入曲线制作预备状态 | ||
| 输入数字2 | ||
 |
搜索当前闸门内回波的峰值，色差动态显示 | |
| 输入数字7 | ||
 |
开启/关闭仪器的声（喇叭）光（报警指示灯）报警输出 | |
 |
进入屏幕保护（简称屏保）节电状态 | |
 |
搜索回波峰值，色差显示峰值包络轨迹 |
